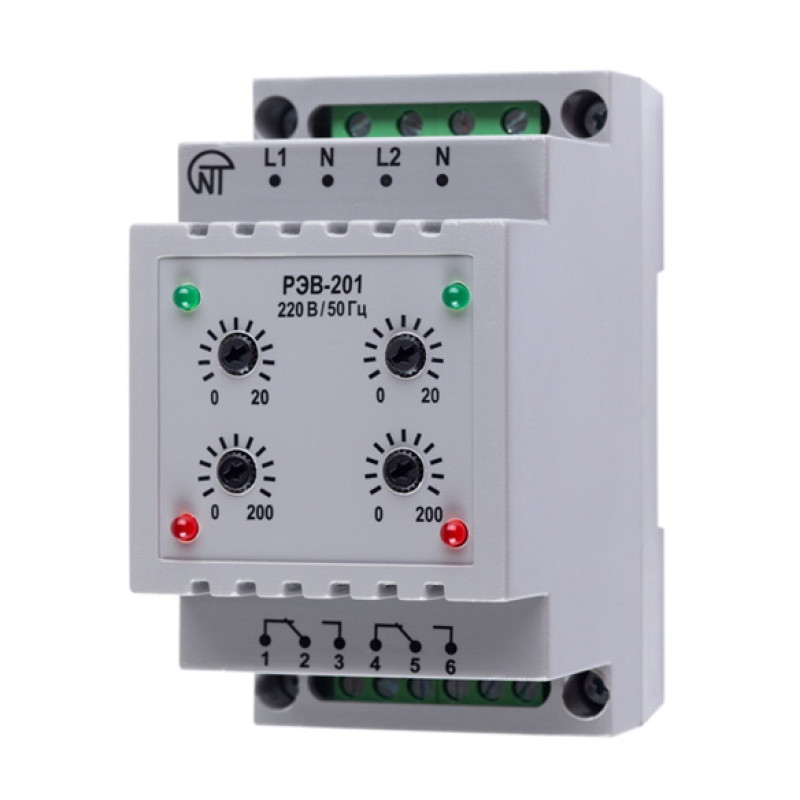

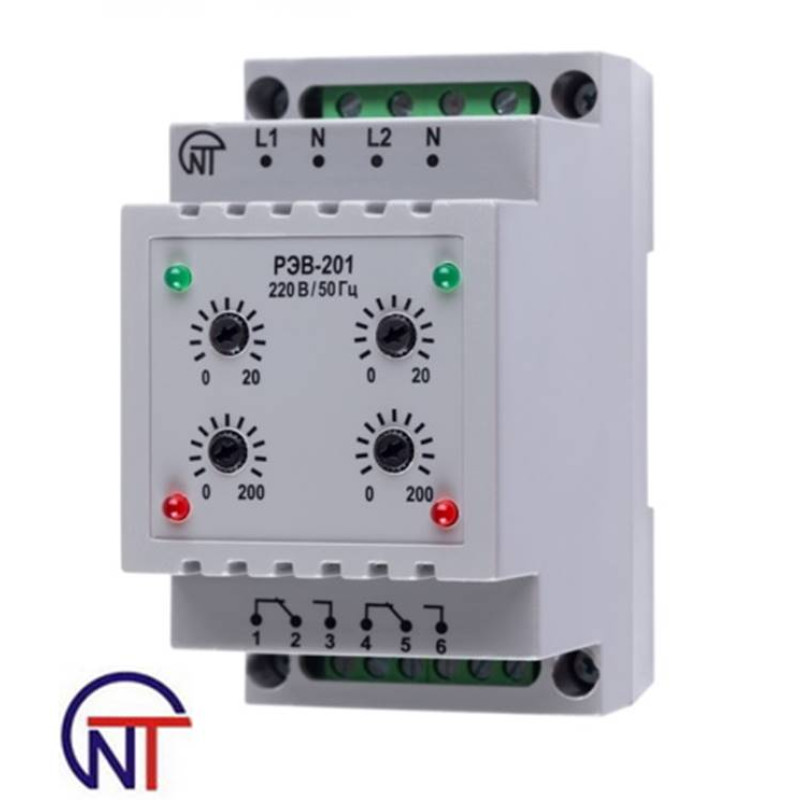

Двухканальное реле времени Новатек-Электро РЭВ-201 (Код товара: РЭВ-201)

Реле времени электронное двухканальное с задержкой на включение РЭВ-201 предназначено для коммутации электрических цепей переменного тока 220 В/50 Гц и постоянного тока 24-100 В с регулируемой задержкой времени включения от 0 до 220 с.

Устройство состоит из двух независимых реле времени (двух каналов). Отсчет выдержки времени каждого канала начинается с момента подачи питания на соответствующий канал.

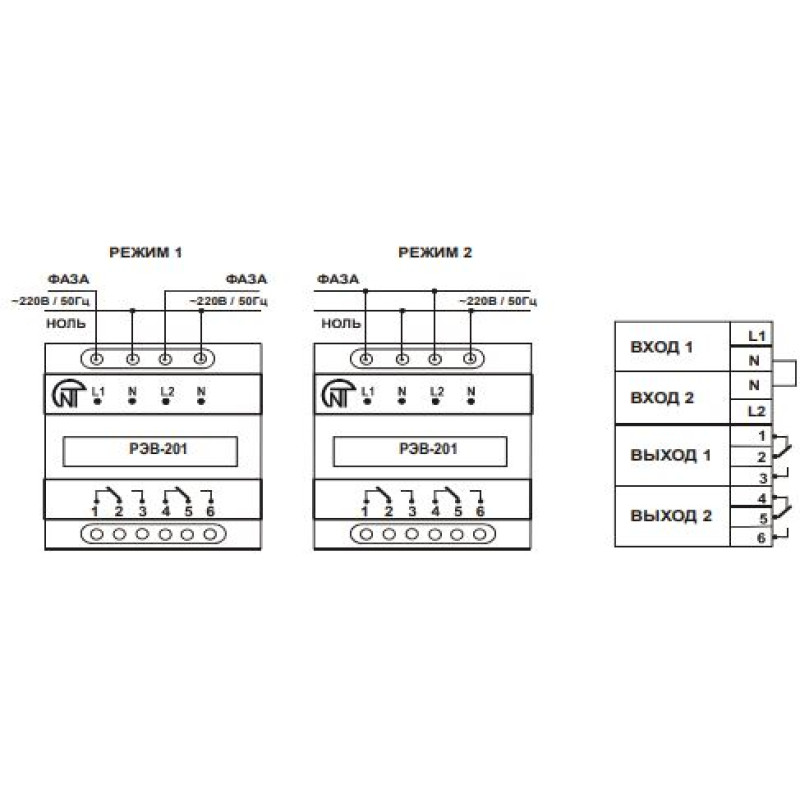

Соответствующая схемы подключения реле РЭВ-201 позволяет реализовать:

• независимую работу каналов (выдержка времени отсчитывается с момента подачи питания на конкретный канал);
• параллельную работу каналов (питание на оба канала подается одновременно).

Задержка времени включения по каждому каналу выставляется отдельно. Каждый канал имеет две регулировки: от 0 до 20с и от 0 до 200с и время задержки срабатывания канала определяется суммой задержек, выставленных двумя потенциометрами.

Зеленый светодиод соответствующего канала индицирует наличие напряжения на канале. Красный светодиод индицирует срабатывание канала.

Каждый канал на выходе имеет по одному размыкающему и одному замыкающему контакту.

Цепь питания реле гальванически развязана с выходными цепями.



Гарантия на продукцию 10 лет



Технические характеристики:

• Номинальное напряжение питания, В: 220
• Нижний порог напряжения питания, запускающий реле, В: 170
• Максимально допустимое напряжение питания, В: 300
• Гармонический состав (несинусоидальность) напряжения питания: ГОСТ 13109-97
• Первоначальная фиксированная выдержка времени при напряжении питания 220 В, с, не более: 0,5
• Точность удержания временной уставки, %, не более: 1,5
• Точность выставления уставки (точность шкалы), %, не более: 3
• Диапазон регулирования, с: 0 - 220
• Регулировка выдержки времени: плавная
• Количество делений шкал потенциометров: 10
• Число и вид контактов на каждый канал (ЗК – замыкающий, РК – размыкающий; перекидные): 1 ЗК и 1 РЗ
• Климатическое исполнение: УХЛ3.1
• Степень защиты реле: ІР40
• Степень защиты клеммника: ІР20
• Коммутационный ресурс выходных контактов под нагрузкой 5А, раз, не менее: 100 000
• Коммутационный ресурс выходных контактов под нагрузкой 1А, раз, не менее: 1 млн.
• Потребляемая мощность (под нагрузкой), ВА, не более: 1,0
• Масса, кг, не более: 0,150
• Габаритные размеры, мм 52 х 90х 65
• Диапазон рабочих температур, °С: от минус 35 до +55
• Температура хранения, °С: от минус 45 до +60
• Допустимая степень загрязнения: II
• Категория перенапряжения: II
• Номинально напряжение изоляции, В: 450
• Номинальное импульсное выдерживаемое напряжение, кВ: 2,5
• Сечение проводников подсоединительных клемм, мм²: 0,5-2
• Максимальный момент затяжки винтов клемм, Н*м: 0,4



Вредные вещества, в количестве превышающие предельно допустимые концентрации, отсутствуют.
