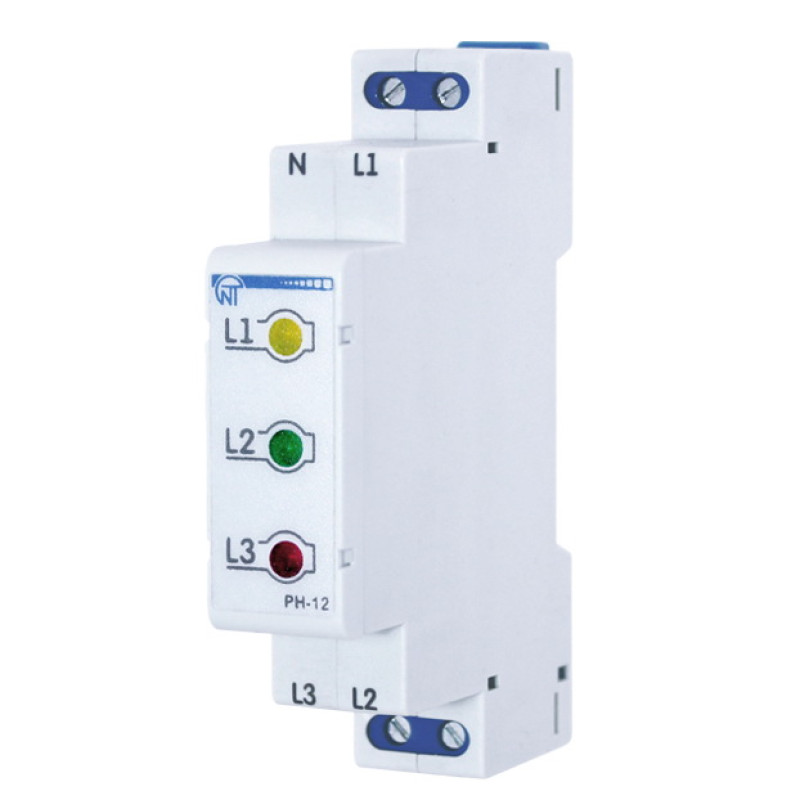

Индикатор фаз Новатек-Электро РН-12 (Код товара: РН-12)

Индикатор фаз РН-12 предназначен для индикации наличия фазных напряжений в трёхфазной сети переменного тока.

Подключение изделия:

• Для обеспечения надежности электрических соединений следует использовать гибкие (многопроволочные) провода с изоляцией на напряжение не менее 450 В, концы которых необходимо зачистить от изоляции на 5±0,5 мм и обжать втулочными наконечниками.
• Рекомендуется использовать провода сечением не менее 1 мм2 для подключения к клеммам входных контактов. Крепление проводов должно исключать механические повреждения, скручивание и стирание изоляции проводов.

Не допускается оставлять оголенные участки провода,  выступающие за пределы клеммника.

Для надежного контакта необходимо производить затяжку винтов клеммника с усилием.

При уменьшении момента затяжки – место соединения нагревается, может оплавиться клеммник и загореться провод. При увеличении момента затяжки – возможен срыв резьбы винтов клеммника или пережимание подсоединенного провода.

Подключить изделие (клеммы L1, L2, L3, N) к электрической сети.

Подать напряжение питания.

При подаче на РН-12 напряжения изделие индицирует его наличие на фазах, соответствующих маркировке, относительно нулевого провода.



Гарантия на продукцию 10 лет



Технические характеристики:

• Номинальное напряжение сети: переменное трѐхфазное с общей нейтралью, В: 3*400, N
• Частота сети, Гц: 45 – 65
• Максимальная потребляемая мощность ,Вт: 0,5
• Номинальный режим работы: Продолжительный
• Степень защиты лицевой панели: IP40
• Степень защиты клеммника: IP20
• Класс защиты от поражения электрическим током: II
• Климатическое исполнение: УХЛ 3.1
• Допустимая степень загрязнения: II
• Категория перенапряжения: II
• Номинальное напряжение изоляции, В: 450
• Номинальное импульсное выдерживаемое напряжение, кВ: 2,5
• Сечение проводов для подключения к клеммам, мм²: 0,3 – 3,3
• Момент затяжки винтов клемм входных контактов, Н*м: 0,4
• Габаритные размеры, H*B*L, мм: 90*18*64,5
• Масса, кг, не более: 0,08
• Установка (монтаж) изделия:  стандартная DIN-рейка 35 мм
• Изделие сохраняет свою работоспособность при любом положении в пространстве
• Материал корпуса: самозатухающий пластик



Вредные вещества, в количестве превышающие предельно допустимые концентрации, отсутствуют.
